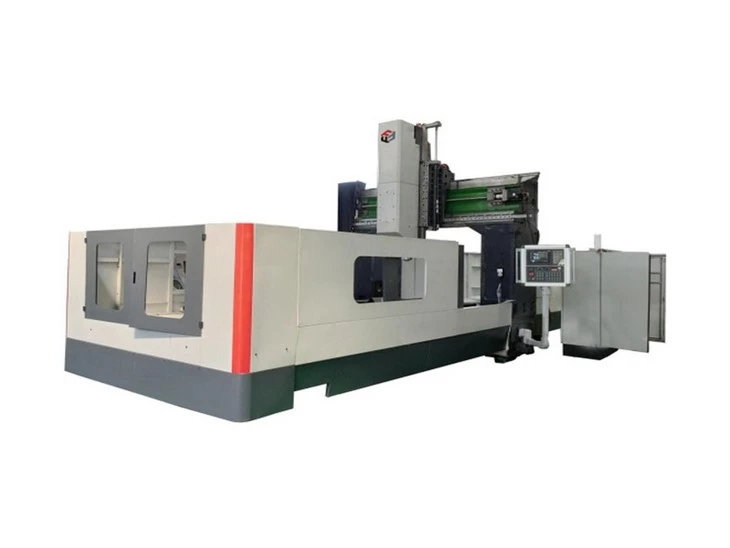

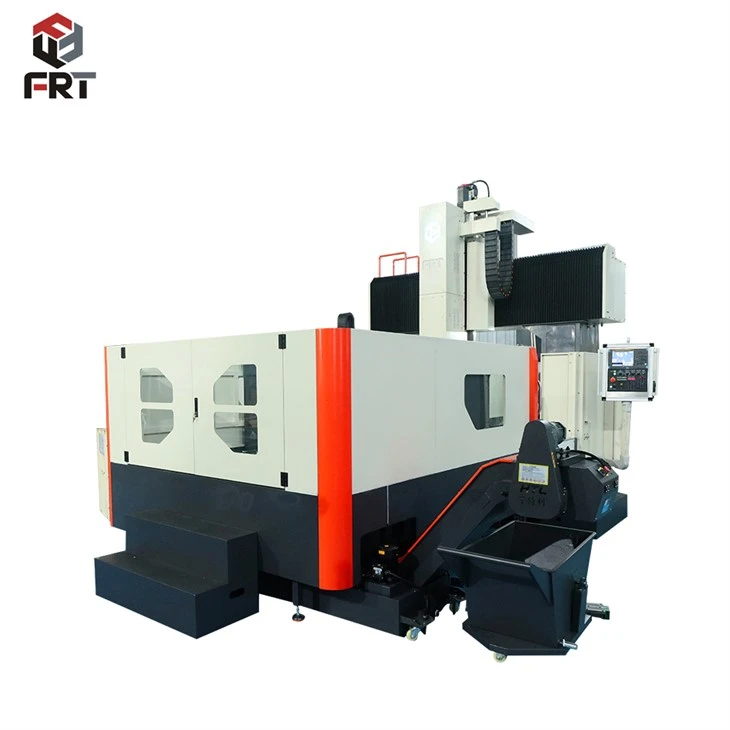

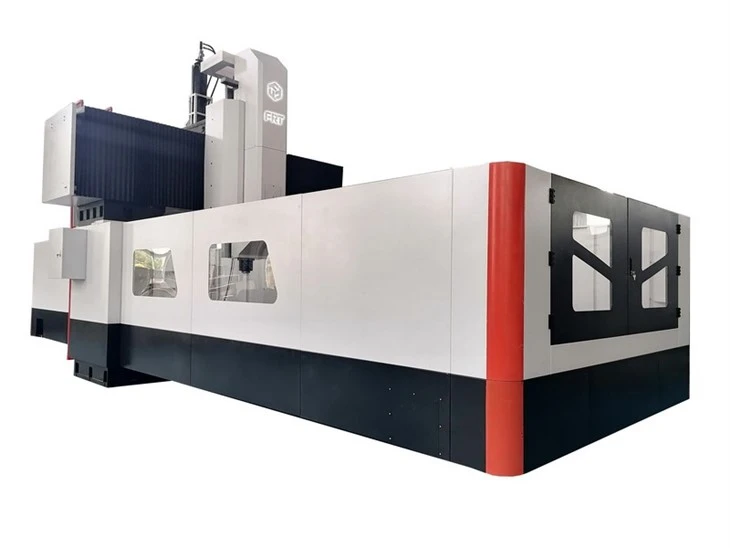

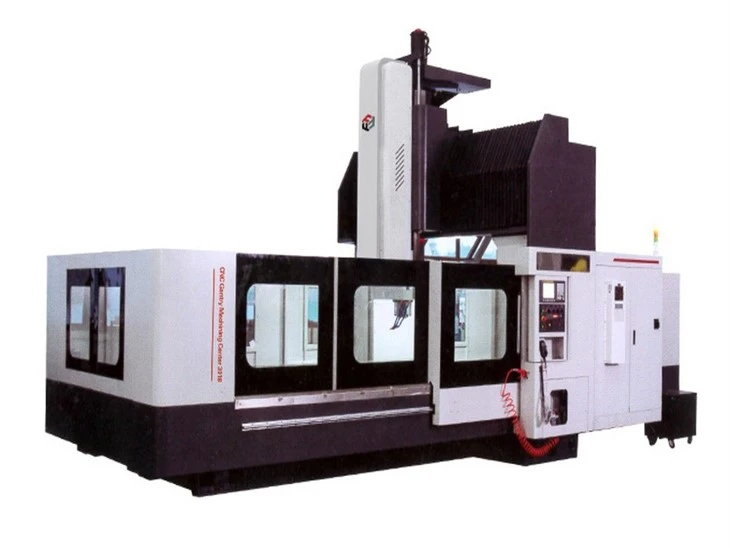

Portal-CNC-Maschine

Portal-CNC-Maschinezeichnen sich durch eine äußerst steife Struktur aus, die typischerweise eine Portalrahmenstruktur mit einem Kerntragsystem aus Doppelsäulen, einem oberen Träger und einem einziehbaren Querträger verwendet, um Stabilität während der Bearbeitung zu gewährleisten. Sie ermöglichen eine hochpräzise Bearbeitung und sind hochintelligent. Sie verfügen über Funktionen wie die Vorhersage und Kompensation von Bearbeitungsfehlern, die Überwachung des Werkzeugverschleißes in Echtzeit und die adaptive Schnittoptimierung. Darüber hinaus sind sie äußerst anpassungsfähig und nutzen Funktionen wie die Fünf-Achsen-Verbindung, um den Bearbeitungsanforderungen verschiedener Branchen gerecht zu werden, darunter Luft- und Raumfahrt, Automobilbau und Präzisionsformen.

Als Kernstück der Präzisionsbearbeitungsausrüstung bestimmt das strukturelle Design des Portals direkt die Betriebsstabilität und Bearbeitungsgenauigkeit. Es besteht aus vier Schlüsselkomponenten. Erstens bestehen die Basis, die Säulen und der Querträger alle aus Grauguss der Güteklasse 300. Dieses Material bietet eine hervorragende Steifigkeit und Stoßdämpfung, absorbiert effektiv Vibrationen, die während der Bearbeitung entstehen, und verhindert, dass strukturelle Verformungen die Bearbeitungsgenauigkeit beeinträchtigen. Die Verschleißfestigkeit von Grauguss der Güteklasse 300 verlängert außerdem die Lebensdauer der Komponenten und bietet eine solide Grundlage für das gesamte Portal.

Zweitens ist die Stößelstruktur in zwei Ausführungen erhältlich: quadratische Stößel und T-förmige Stößel, abhängig von den tatsächlichen Bearbeitungsanforderungen. Quadratische Stößel bieten eine symmetrische Struktur und gleichmäßige Steifigkeit und eignen sich daher für schwere Bearbeitungsanwendungen mit hohen Schnittkräften. T-förmige Stößel bieten Vorteile in Bezug auf geringes Gewicht und Flexibilität, reduzieren die Trägheit und verbessern die Stabilität bei schnellen Bewegungen und erfüllen die Anforderungen einer hochpräzisen Bearbeitung mit hoher Geschwindigkeit. Beide Strukturen sind an unterschiedliche Arbeitsbedingungen anpassbar.

Darüber hinaus nutzt die Ausrüstung eine Kombination aus hochpräzisen Linearführungen und Kugelumlaufspindeln mit großem Durchmesser. Linearführungen gewährleisten die lineare Verschiebungsgenauigkeit beweglicher Teile wie des Stößels, reduzieren den Reibungswiderstand und sorgen für einen reibungslosen Betrieb. Kugelumlaufspindeln mit großem-Durchmesser bieten eine hohe Übertragungseffizienz und Positionierungsgenauigkeit, übertragen die Leistung präzise und minimieren Übertragungsfehler. Zusammen ermöglichen diese beiden Elemente, dass Portalgeräte noch höhere Standards bei der Genauigkeit der Bewegungssteuerung erreichen.

Schließlich wird eine spezielle Kühl- und Schmierausrüstung bereitgestellt. Das Kühlsystem leitet die im Verarbeitungsbereich und den Schlüsselkomponenten erzeugte Wärme umgehend ab und verhindert so einen Temperaturanstieg und eine thermische Verformung. Schmiergeräte sorgen für eine kontinuierliche Schmierung beweglicher Teile wie Führungen und Schrauben, reduzieren den Verschleiß und gewährleisten einen langfristig stabilen Betrieb aller Komponenten, wodurch die Verarbeitungszuverlässigkeit und Lebensdauer der Geräte weiter verbessert werden.

Optionale Funktionen des Portalbearbeitungszentrums können speziell konfiguriert werden, um die Bearbeitungsmöglichkeiten und die Präzision zu verbessern.

DerDrehtisch mit vierter-Achseermöglicht die kontinuierliche mehrseitige Bearbeitung von Werkstücken, verkürzt die Spannzeiten und verbessert die Effizienz und Präzision bei der Bearbeitung komplexer Teile (wie Kästen und speziell geformte Teile).

Derrechtwinkliger/universeller Fräskopfkann den Schneidwinkel des Werkzeugs ändern, wodurch die Einschränkungen der herkömmlichen vertikalen Bearbeitung durchbrochen werden und die Bearbeitung tiefer Hohlräume, abgeschrägter Löcher und komplexer gekrümmter Oberflächen ermöglicht wird.

Deroptische Skalakorrigiert Fehler durch Echtzeit-Positionsrückmeldung und verbessert so die Positionierungsgenauigkeit und Wiederholbarkeit erheblich, um den Anforderungen der hochpräzisen Teilebearbeitung gerecht zu werden.

Derzentraler WasserauslassFördert Schneidflüssigkeit direkt in den Schneidbereich, kühlt Werkzeug und Werkstück effizient, spült Späne weg, verlängert die Werkzeuglebensdauer und stellt die Oberflächenqualität sicher. Dadurch eignet es sich besonders zum Tiefbohren und Schneiden von Materialien mit hoher{1}}Härte.

Jetzt kontaktieren

Die Portal-CNC-Maschinen können mit einer Vielzahl praktischer Zubehörteile ausgestattet werden. Bei den Fräsköpfen gibt es gewöhnliche Fräsköpfe für konventionelles Fräsen und Winkelfräsköpfe, mit denen die Mittellinie der Werkzeugdrehung einen bestimmten Winkel mit der Spindel bilden kann, um spezielle Winkelbearbeitungsanforderungen zu erfüllen. Je nach Bedarf kann die Werkbank in verschiedenen Größen und Materialien ausgewählt werden, um sie an unterschiedliche Werkstückgewichte und Bearbeitungsanforderungen anzupassen. Das Werkzeugeinstellgerät kann die Werkzeuglänge und den Werkzeugdurchmesser genau messen und Brüche am Bearbeitungszentrum erkennen. Der Messtaster ist für große Portalwerkzeugmaschinen geeignet und kann eine effiziente Werkstückerkennung erreichen. Der fünf{5}}Achsen-Fräskopf kann eine fünf-Achsen-Verbindungsbearbeitung realisieren und die Präzisionsbearbeitung komplexer gekrümmter Oberflächen und speziell-geformter Teile abschließen.

Die Gantry-CNC-Maschine ist eine große Fräsausrüstung, die hauptsächlich zur Bearbeitung von Ebenen, Nuten, Fasen usw. großer Werkstücke verwendet wird. Zu seinen Funktionen gehören: Es kann mehrere Flächen und mehrere Prozesse am Werkstück bearbeiten, eine komplexe Trajektorienbearbeitung durch die Bewegung des Arbeitstisches und die Drehung des Fräskopfes realisieren und große Metallmaterialien effizient bearbeiten. Beispielsweise kann bei der Bearbeitung großer Werkzeugmaschinenbetten und Kastenteile das Fräsen mehrerer Flächen in einer Aufspannung durchgeführt werden, um Bearbeitungsgenauigkeit und Oberflächenqualität sicherzustellen; im Schiffbau dient es der Bearbeitung von Flächen und Nuten von Rumpfbauteilen; Im Luft- und Raumfahrtbereich können große Aluminiumlegierungsrahmen und andere Teile verarbeitet werden, um den Anforderungen an hohe Präzision und Effizienz gerecht zu werden.
