3-Achsen-Fräsmaschine
Produktbeschreibung

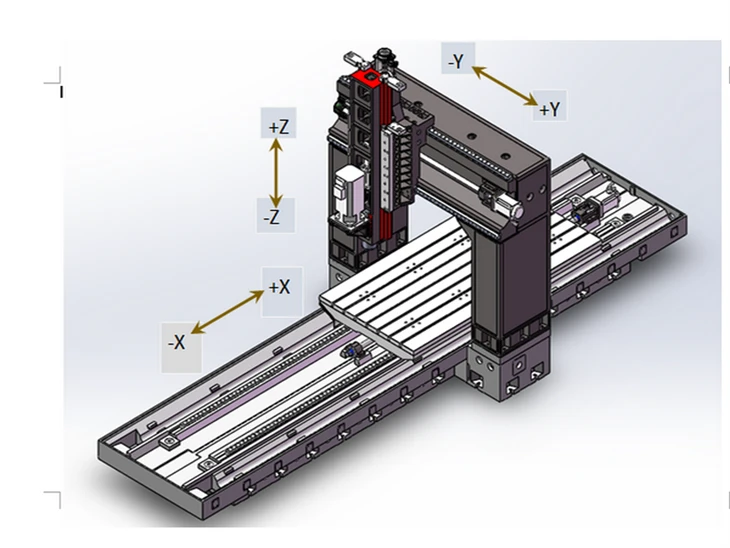

A 3 Achsenfräsmaschineist eine Fräsmaschine mit drei Bewegungsachsen: X-Achse, Y-Achse und Z-Achse. Diese Achsen ermöglichen der Maschine, das Schneidwerkzeug in drei Dimensionen zu bewegen und zu positionieren, sodass sie verschiedene Bearbeitungsvorgänge an einem Werkstück durchführen kann.
Produkte anzeigen
Technische Daten
FRT -4025
| Artikel | Hauptparameter | |
| CNC-Betriebssystem | KND2000MF | |
| Größe des Arbeitstisches | mm | 4000×2000 |
| Linker und rechter Strich (X) | mm | 4000 |
| Hin- und Herbewegung (Y) | mm | 2700 |
| Auf- und Abhub (Z) | mm | 1000 |
| Abstand von der Spindelmitte zur Säulenführung | mm | 260 |
| Abstand vom Spindelende zur Arbeitstischoberfläche | mm | 170-1070 |
| T-Nut des Arbeitstisches (Anzahl/Größe/Abstand) |
mm | 8-22×150 |
| Spindelkonus (Modell/Hülsendurchmesser) | BT50/Φ190 | |
| Verwenden Sie das Anzugsbolzenmodell | P50T－1 | |
| Spindeldrehzahl (U/min) | U/min | 6000 |
| Spezifikationen der Kugelumlaufspindel der X-Achse | mm | 80×16 |
| Spezifikationen der Kugelumlaufspindel der Y-Achse | mm | 63×12 |
| Spezifikationen der Kugelumlaufspindel der Z-Achse | mm | 63×10 |
| Positioniergenauigkeit von Werkzeugmaschinen (GB/T 20957.4-2007 Standard) |
mm | 0.01 |
| Wiederholbare Positioniergenauigkeit der Maschine Werkzeuge (GB/T 20957.4-2007 Norm) |
mm | 0.01 |
| Schnelle Verschiebung der X-/Y-/Z-Achse | m/min | 10/12/10 |
| Schneidgeschwindigkeit | m/min | 8 |
| Spindelübertragungsmodus | Synchron-Zahnriemenantrieb | |
| Übertragungsmodus und Übertragungsverhältnis des Servomotors der XYZ-Achse | X-Achsen-Untersetzungsgetriebe direkt 1:1 angeschlossen; YZ Direktantrieb Y-Achse 1:1, Z-Achse 1:1 |
|
| Technische Daten der X- und Y-Achsenführung | Vier Hochleistungs-Rollenlinearführungen der Stärke 55- auf der X-Achse; Hochleistungs-Rollenlinearführungen mit drei 55--Spurweiten auf der Y-Achse |
|
| Spezifikationen der Z-Achsenführung | Rechteckige harte Schiene | |
| Quadratische Ram-Größe | mm | 500×500 |
| Spindelleistung | KW | 28 |
| Empfohlene Auswahl der Servomotorparameter | N·M | 55/45/45 |
| Luftquellenströmung | >0.5 | |
| Anforderungen an die Stromversorgung | 380V | |
| Höhe der Liegefläche | mm | 30 |
| Werkbank tragend | kg | 15T |
| Maschinenabmessungen | mm | 9200×3800×3500 |
| Nettogewicht der leichten Maschine | kg | 52t |
STANDARDKONFIGURATION
1, CNC-Steuerungssystem Standardfunktion
2, Spindel-Konstanttemperatursystem
3, automatische Abschaltvorrichtung
4, Hydraulikaggregat
5, Schneidflüssigkeitseinheit
6, automatisches Schmiersystem
7, dreifarbige Warnleuchte
8, Arbeitslicht
9, Handrad-Steuerkasten
10, RS-232-Schnittstelle
11, Wärmetauscherkonfiguration
12, Späneabscheider und Späneeimer
13, Fundamentbolzen und Niveauausgleichsplatten
14, Bedienungsanleitung und Schaltplan des Controllers
15, Mechanische Sicherheit Bedienungsanleitung
16, Präzisionsprüftisch
17, Spritzschutz und manuelle Tür
18, ein Satz mechanischer Einstellwerkzeuge
OPTIONAL
☆CNC-System Simens/Mutsubishi/Fanuc/KND
☆Gittervorrichtung für jede Achse☆Scheibenmagazin / Kettenmagazin
☆Wasserleistung in der Spindelmitte 2-7MPa
☆12000-15000 mechanische Spindel
☆Vier-Achsen-Funktion
☆Rechtwinkliger Fräskopf
Merkmale der 3-Achsen-Fräsmaschine
Dreiachsige Bewegung:Die Maschine kann das Schneidwerkzeug entlang der X-, Y- und Z-Richtung bewegen und so Bearbeitungsvorgänge auf mehreren Seiten des Werkstücks durchführen.
Vielseitigkeit:3--Achsen-Fräsmaschinen sind vielseitig und können eine breite Palette von Materialien verarbeiten, darunter Metalle, Kunststoffe und Verbundwerkstoffe.
Präzision:Sie bieten eine hohe Präzision und Genauigkeit beim Schneiden und Formen von Werkstücken und eignen sich daher für die Herstellung komplexer und komplizierter Teile.
Automatisierung:Viele moderne 3--Achs-Fräsmaschinen sind mit einer computergestützten numerischen Steuerung (CNC) ausgestattet, die automatisierte und programmierbare Vorgänge ermöglicht.
Schneidewerkzeuge:Diese Maschinen können verschiedene Schneidwerkzeuge wie Schaftfräser, Planfräser und Bohrer verwenden, um unterschiedliche Arten von Bearbeitungsvorgängen durchzuführen.
Werkstückspannmöglichkeiten:3--Achsen-Fräsmaschinen verfügen normalerweise über verschiedene Werkstückspannoptionen wie Schraubstöcke, Klemmen und Vorrichtungen, um das Werkstück während der Bearbeitung sicher festzuhalten.
Funktionen der 3-Achs-Fräsmaschine
Planfräsen:Hierbei werden mit der Unterkante des Schneidwerkzeuges ebene Flächen am Werkstück geschnitten.
Umfangsfräsen:Das Schneidwerkzeug entfernt Material vom Rand des Werkstücks, um verschiedene Profile oder Konturen zu erzeugen.
Bohren:Die Maschine kann Bohrvorgänge durchführen, um Löcher in das Werkstück zu bohren.
Schlitzen:Dabei werden Schlitze oder Kanäle in das Werkstück geschnitten.
Konturierung:Die Maschine kann komplexe Formen und Konturen auf dem Werkstück erzeugen, indem sie das Schneidwerkzeug entlang programmierter Pfade bewegt.
Taschenfräsen:Bei dieser Funktion wird an einer bestimmten Stelle des Werkstücks Material abgetragen, um Taschen oder Vertiefungen zu erzeugen.
Gravur:Die Maschine kann Texte oder Muster in die Oberfläche des Werkstücks gravieren.
Verkleidung:Die Maschine kann flache Oberflächen senkrecht zur Z-Achse erzeugen.
Insgesamt werden 3--Achsen-Fräsmaschinen aufgrund ihrer Flexibilität, Präzision und Fähigkeit, eine breite Palette von Materialien und Anwendungen zu verarbeiten, in verschiedenen Branchen häufig für Prototyping, Produktionsbearbeitung und die Herstellung von Sonderteilen eingesetzt. Für anspruchsvollere Vorgänge und mehr Flexibilität sind auch Fräsmaschinen mit mehr Achsen wie 4-- und 5--Achsen-Maschinen erhältlich.
