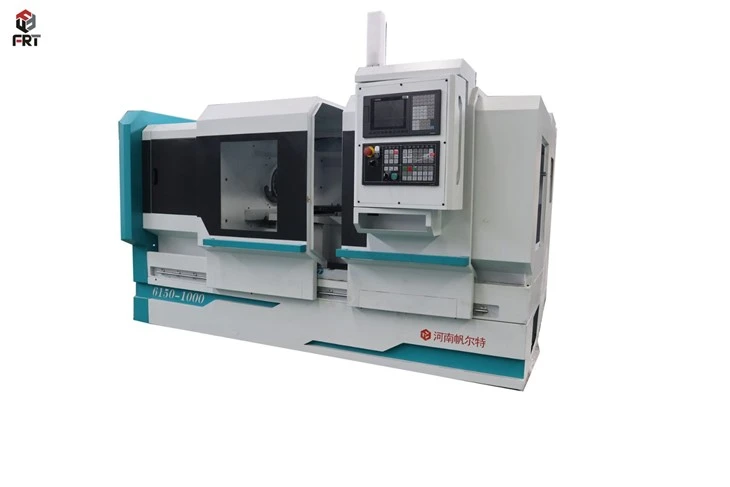

Horizontale Drehmaschine



Eine Horizontaldrehmaschine, auch einfach Horizontaldrehbank oder Horizontaldrehzentrum genannt, ist eine Art Werkzeugmaschine zum Bearbeiten zylindrischer Werkstücke. Sie wird „horizontal“ genannt, weil die Spindelachse horizontal ausgerichtet ist, d. h. parallel zum Boden verläuft. Dies unterscheidet sie von vertikalen Drehmaschinen, bei denen die Spindelachse vertikal ist.









Horizontale Ausrichtung:Im Gegensatz zu vertikalen Drehmaschinen, bei denen die Spindelachse vertikal ist, ist die Spindel bei horizontalen Drehmaschinen horizontal ausgerichtet.



Spannfutter oder Spannzange:Werkstücke werden durch ein an der Spindel befestigtes Spannfutter oder eine Spannzange an ihrem Platz gehalten.



Werkzeugrevolver:Viele Horizontaldrehmaschinen verfügen über einen Werkzeugrevolver für mehrere Schneidwerkzeuge, sodass ein automatischer Werkzeugwechsel während der Bearbeitung möglich ist.



Reitstock:Einige Modelle verfügen über einen Reitstock zur Unterstützung längerer Werkstücke und für zusätzliche Stabilität während der Bearbeitung.



Kontrollsystem:Moderne Horizontaldrehmaschinen sind häufig mit CNC-Systemen (Computerized Numerical Control) ausgestattet, die eine präzise Steuerung der Bearbeitungsvorgänge ermöglichen.





Drehen:Die Hauptfunktion einer horizontalen Drehbank besteht darin, zylindrische Werkstücke zu drehen. Dabei wird das Werkstück gedreht, während ein Schneidwerkzeug Material entfernt, um die gewünschte Form und Abmessungen zu erreichen.



Verkleidung:Horizontale Drehmaschinen können auch die Enden von Werkstücken bearbeiten, um flache Oberflächen senkrecht zur Rotationsachse zu erzeugen.



Langweilig:Einige Horizontal-Drehmaschinen sind mit einem Bohrstangenaufsatz ausgestattet und ermöglichen so das Bohren von Löchern in das Werkstück.



Einfädeln:Mit Horizontal-Drehmaschinen lassen sich mit entsprechender Werkzeugausstattung Außen- und Innengewinde in Werkstücke schneiden.





Herstellung von Wellen:Horizontale Drehmaschinen werden häufig bei der Wellenproduktion in verschiedenen Branchen eingesetzt, unter anderem in der Automobil-, Luft- und Raumfahrt- und Fertigungsindustrie.



Herstellung von Armaturen und Formstücken:Horizontaldrehmaschinen werden zur Bearbeitung von Ventilkörpern, Armaturen und anderen Komponenten eingesetzt, die in der Sanitär-, Heizungs- und Klimatechnik sowie in industriellen Anwendungen zum Einsatz kommen.



Werkzeugherstellung:Horizontale Drehmaschinen werden bei der Herstellung von Schneidwerkzeugen, Matrizen und Formen für die Metall- und Kunststoffindustrie eingesetzt.



Allgemeine Bearbeitung:Horizontaldrehmaschinen sind vielseitige Maschinen, die Werkstücke in einem breiten Spektrum von Formen und Größen bearbeiten können, weshalb sie sich für allgemeine Bearbeitungsaufgaben in Maschinenwerkstätten und Fertigungsanlagen eignen.



NEIN	Artikel	CK6163	CK6180	CK61100	CK61125
1	Maximaler Drehdurchmesser auf dem Bett (mm)	630	800	1000	1250
2	Maximaler Drehdurchmesser der Palette in X-Richtung (mm)	350	500	660	850
3	Maximale Werkstücklänge (mm)	1000/1500/2000/3000	1000/1500/2000/3000	1500/2000/3000	1500/2000/3000
4	Länge des Bettgitters (mm)	550	600	660	755
5	Maximale Werkstücklast (T)	2T	3T	4T	5t-8T
6	Spindelrotationsform	Dreigang-Schaltgetriebe, stufenlose Drehzahlregelung im Getriebe			Mechanisches Vierganggetriebe, stufenlose Geschwindigkeitsregulierung im Getriebe
7	Spindeldrehzahlbereich (U/min)	25-800	25-800	15-600	5-400
8	Spindelendstruktur	C11 oder D11	C11 oder D11	C11 oder D11	A2-15
9	Durchgangsloch der Spindel (mm)	105	105	130	130
10	Konus am vorderen Ende der Spindelbohrung	Metrisch120,1:20	Metrisch120,1:20	Metrisch140,1:20	Metrisch140,1:20
11	Maximaler Hub des Werkzeughalters (mm)	X:530	X:550	X:530	X:560
12	Spezifikationen für Rollengewindetriebe	X:3205/Z:5010-6310	X3205/5010-6310	X3205/5010-6310	X:5008/Z:8012
13	Bewegungsgeschwindigkeit (mm/min)	X:6000/Z:10000	X:6000/Z:10000	X:5000/Z:8000	X:4000/Z:6000
14	Positioniergenauigkeit (mm)	X:0.02/Z:0.03	X:0.02/Z:0.03	X :0.030 Z :0.045	X :0.030 Z :0.045
15	Neupositionierungsgenauigkeit (mm)	X:0.075/Z:0.01	X:0.075/Z:0.01	X:0.075/Z:0.015	X:0.075/Z:0.015
16	Genauigkeit der Werkstückbearbeitung	ES6-IT7	ES6-IT7	IT7	IT7
17	Oberflächenrauheit des Werkstücks	Ra1.6	Ra1.6	Ra3.2	Ra3.2
18	Reitstock-Pinolendurchmesser (mm)	100	100	Φ100	160
19	Reitstockpinolenweg (mm)	250	250	250	300
20	Spezifikation des konischen Lochs der Endhülse	MT6 oder MT5	MT6 oder MT5	MT6	Metrisch80mm 1:20
21	Fräserabschnittsgröße (mm)	32*32	32*32	40 x 40 mm	45*45
22	Maschinenabmessungen (mm)	3700*1820*1780	3700*1820*1780	3900*2000*1780	3900*2000*1780
23	Gesamtgewicht (kg)	Ca. 4200/4600/4800/5000	Ca. 4500/5000/5500/6500	Ca. 5600/6400/7500	Ca. 6000/7000/9000
